AJUS/COMB
Ajustes & Pruebas Sistema de Combustible
3508B Engine - RENR1330

Información general (sistema de combustible) - Diesel



El exceso o la falta de combustible para la combustión puede causar problemas en el sistema de combustible. Con frecuencia se hacen reparaciones en el sistema de combustible cuando el problema en realidad está en otra pieza del motor. Puede ser difícil encontrar la causa del problema, especialmente cuando sale humo del escape. El humo que sale del escape puede deberse a un inyector de combustible defectuoso. El humo también puede deberse a una o más de las causas siguientes:

  • Aire insuficiente para una buena combustión
  • Sobrecarga a altitudes elevadas (si corresponde)
  • Fugas de aceite a la cámara de combustión
  • Fugas en la admisión de aire y en el escape
  • Compresión insuficiente

El Módulo de Control Electrónico (ECM, Electronic Control Module) proporciona control automático de la relación de aire y combustible del motor, lo que permite el rendimiento óptimo del motor, el control del humo de escape y la economía de combustible. La regulación del suministro de combustible se basa en la presión (de refuerzo) del múltiple de admisión. A medida que se aumenta la presión de refuerzo, se aumenta el aire disponible para la combustión en los cilindros. El ECM responde al suministrar más combustible para mantener la relación óptima de aire y combustible.

El sistema de control electrónico del motor compensa también la elevación. El ECM detecta la presión atmosférica por medio del sensor de presión atmosférica del sistema. El sensor indica la elevación de la máquina. El ECM ajusta la relación de aire y combustible del motor de forma correspondiente.

El ajuste del control de la relación de combustible en el ECM se lleva a cabo por medio del Técnico Electrónico de Caterpillar® (ET). Si se cambia el parámetro "Fuel Ratio Control Offset (Compensación de control de la relación de combustible)", se permite la compensación de combustible de mezcla para invierno, de las preferencias de clientes individuales, etcétera.

Si se ajusta el valor de "Fuel Ratio Control Offset (Compensación de control de la relación de combustible)" en dirección positiva, se proporciona una relación más rica de aire y combustible. Mediante este ajuste, se proporciona una respuesta más rápida del motor durante la aceleración, pero puede aumentar el humo negro.

Un problema en los componentes que proporcionan combustible al motor puede causar una presión baja de combustible. Esto puede reducir el rendimiento del motor.



  1. Compruebe el nivel del combustible en el tanque de combustible. Examine la tapa del tanque de combustible. Asegúrese de que la abertura de descarga no se llene con basura.



  2. Compruebe las tuberías de combustible para ver si tienen fugas. Asegúrese de que las tuberías de combustible no tengan restricciones ni curvas indebidas.



  3. Instale filtros principales de combustible nuevos. Limpie el filtro primario de combustible.



  4. Inspeccione la válvula de alivio de presión de combustible en la bomba de transferencia de combustible. Compruebe que no haya restricciones.

Cuando el motor está bajo carga, la temperatura de un orificio del múltiple de escape puede indicar el estado de un inyector de combustible. La temperatura en un orificio del múltiple de escape indica que no llega combustible a ese cilindro. Esto puede indicar posiblemente que el inyector tiene un defecto o que hay un problema con el sistema de control. Una temperatura excesivamente alta en un orificio del múltiple de escape puede indicar que llega demasiado combustible al cilindro. Esto también puede deberse a un defecto en el inyector.

Vea el procedimiento para comprobar las temperaturas del orificio del múltiple de escape en Pruebas y Ajustes, "Medición de la temperatura de escape".

Comprobación de los cilindros del motor

Vea el procedimiento apropiado para calibrar la sincronización electrónica de la inyección en Localización y solución de problemas.


Presión del combustible



El 1U-5470 Grupo de Presión del Motor se puede utilizar para comprobar las presiones del combustible del motor.




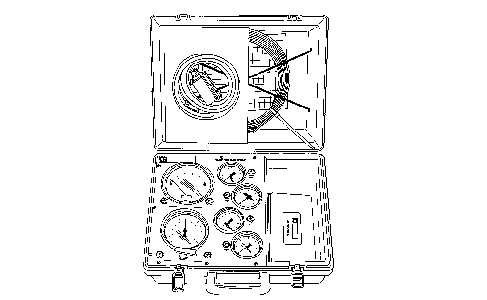

Ilustración 1 g00284796

1U-5470 Grupo de Presión del Motor

  1. Manómetros

  2. Tornillo de ajuste cero

  3. Manómetro

  4. Toma de presión

  5. Manómetro


    Este grupo de herramienta tiene un indicador que se utiliza para leer la presión en los múltiples de combustible. El grupo de herramienta incluye la Instrucción Especial, SEHS8907.






    Ilustración 2 g00284797

    Múltiple y tuberías de combustible

  6. Tubería de suministro de combustible a la culata de cilindro

  7. Múltiple de combustible

  8. image

    Ilustración 3 g00284798

    Transferencia de combustible y presiones diferenciales del filtro (ejemplo típico)

8.Tubería de admisión de combustible a la bomba de cebado
9.Tubería de los filtros a los múltiples de combustible (combustible filtrado)
10.Tapón
11.Bomba de cebado de combustible
12.Interruptor de presión diferencial del filtro de combustible
13.Tubería de combustible de la bomba de transferencia
14.Adaptador de la bomba de cebado de combustible
15.Filtro de combustible


La válvula reguladora de presión de combustible mantiene la presión en los múltiples de combustible (7) entre 415 to 450 kPa (60 to 65 psi). Desconecte una de las tuberías de suministro de combustible (6). Instale una T entre la tubería y el múltiple para revisar la presión en el múltiple de combustible. Conecte el 1U- 5470 Grupo de Presión del Motor a la T y opere el motor a la velocidad y carga nominales.


La presión de salida de la bomba de transferencia de combustible puede comprobarse en la posición del tapón (10) en el adaptador de la bomba de cebado de combustible (14).


El interruptor de presión diferencial del filtro de combustible (12) está ubicado en el adaptador de la bomba de cebado de combustible (14).



Durante el proceso de fabricación, se graba un código de cuatro dígitos en la superficie superior del levantaválvulas del inyector para designar el código de ajuste electrónico del inyector.

El código para cada inyector se programa en el ECM del motor durante la fabricación del motor.

Cuando se da servicio a un inyector, se debe programar el código de ajuste electrónico del inyector nuevo en el ECM del motor. El código de ajuste electrónico se programa dentro del menú de calibración que está en el Técnico Electrónico Caterpillar (ET). Si no se ingresa el código nuevo, se utilizan las características del inyector anterior.

Nota: Reprograme el código nuevo tan pronto como sea posible. Esto optimizará el rendimiento del motor. Esto evitará también cualquier efecto perjudicial.



La rotación normal SAE del cigüeñal del motor es a la izquierda vista desde el extremo del volante del motor.



Presión del combustible

El 1U-5470 Grupo de Presión del Motor se puede utilizar para comprobar las presiones del combustible del motor.


Ver imagen

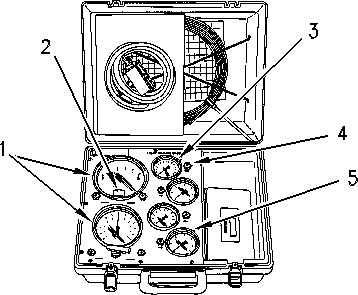

Ilustración 1 g00284796
1U-5470 Grupo de Presión del Motor
(1) Manómetros
(2) Tornillo de ajuste cero
(3) Manómetro
(4) Toma de presión
(5) Manómetro


Este grupo de herramienta tiene un indicador que se utiliza para leer la presión en los múltiples de combustible. El grupo de herramienta incluye la Instrucción Especial, SEHS8907.


Ver imagen

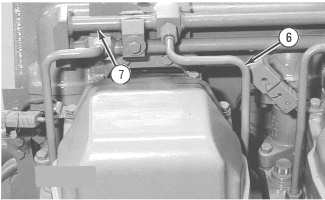

Ilustración 2 g00284797
Múltiple y tuberías de combustible
(6) Tubería de suministro de combustible a la culata de cilindro
(7) Múltiple de combustible

Ver imagen

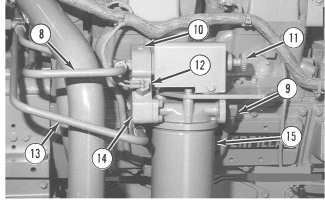

Ilustración 3 g00284798
Transferencia de combustible y presiones diferenciales del filtro (ejemplo típico)
(8) Tubería de admisión de combustible a la bomba de cebado
(9) Tubería de los filtros a los múltiples de combustible (combustible filtrado)
(10) Tapón
(11) Bomba de cebado de combustible
(12) Interruptor de presión diferencial del filtro de combustible
(13) Tubería de combustible de la bomba de transferencia
(14) Adaptador de la bomba de cebado de combustible
(15) Filtro de combustible


La válvula reguladora de presión de combustible mantiene la presión en los múltiples de combustible (7) entre 415 to 450 kPa (60 to 65 psi). Desconecte una de las tuberías de suministro de combustible (6). Instale una T entre la tubería y el múltiple para revisar la presión en el múltiple de combustible. Conecte el 1U-5470 Grupo de Presión del Motor a la T y opere el motor a la velocidad y carga nominales.

La presión de salida de la bomba de transferencia de combustible puede comprobarse en la posición del tapón (10) en el adaptador de la bomba de cebado de combustible (14).

El interruptor de presión diferencial del filtro de combustible (12) está ubicado en el adaptador de la bomba de cebado de combustible (14).



Vea el procedimiento apropiado para calibrar la sincronización electrónica de la inyección en Localización y solución de problemas.




Tabla 1

Rotación hacia la izquierda (estándar) desde el extremo del volante del motor

Cilindros que se deben revisar/ajustar

Motor

Carrera correcta para el pistón No. 1 en la posición central superior(1)

Válvulas de admisión

Válvulas de escape

Inyectores


3508

Compresión

1-2-6-8

1-2-3-7

2-3-4-7

Tiempo de retroalimentación

3-4-5-7

4-5-6-8

1-5-6-8


3512

Compresión

1-3-6-7-10-12

1-4-5-6-9-12

2-4-5-8-9-11

Tiempo de retroalimentación

2-4-5-8-9-11

2-3-7-8-10-11

1-3-6-7-10-12

3516

Compresión

1-2-5-7-8-12-13-

14

1-2-3-4-5-6-8-9

3-4-5-6-9-10-15-

16






Tiempo de retroalimentación

3-4-6-9-10-11-15-

7-10-11-12-13-14-15-

1-2-7-8-11-12-13-


16

16

14

(1) Ponga el pistón No. 1 en la posición central superior e identifique la carrera correcta. Consulte Pruebas y Ajustes, "Localización de la posición superior central del pistón No. 1". Localice el punto superior central para una carrera en particular y efectúe el ajuste correcto de los cilindros. Quite el perno de sincronización. Gire el volante 360 grados en la dirección de rotación normal del motor. Al girar el volante, se colocará el pistón No. 1 en la posición central superior durante la otra carrera. Instale el perno de sincronización en el volante y complete los ajustes para los cilindros restantes.


Tabla 2

Rotación hacia la derecha (retroceso) desde el extremo del volante del motor

Cilindros que se deben revisar/ajustar

Motor

Carrera correcta para el pistón No. 1 en la posición central superior(1)

Válvulas de admisión

Válvulas de escape

Inyectores


3508

Compresión

1-3-4-8

1-2-7-8

2-6-7-8

Tiempo de retroalimentación

2-5-6-7

3-4-5-6

1-3-4-5


3512

Compresión

1-3-4-6-7-12

1-4-5-8-9-12

2-5-8-9-10-11

Tiempo de retroalimentación

2-5-8-9-10-11

2-3-6-7-10-11

1-3-4-6-7-12


3516

Compresión

1-2-5-6-7-8-13-14

1-2-3-4-5-6-9-10

3-4-5-9-10-12-15-

16

Tiempo de retroalimentación

3-4-9-10-11-12-15-

16

7-8-11-12-13-14-15-

16

1-2-6-7-8-11-13-

14

(1) Ponga el pistón No. 1 en la posición central superior e identifique la carrera correcta. Consulte Pruebas y Ajustes, "Localización de la posición superior central del pistón No. 1". Localice el punto superior central para una carrera en particular y efectúe el ajuste correcto de los cilindros. Quite el perno de sincronización. Gire el volante 360 grados en la dirección de rotación normal del motor. Al girar el volante, se colocará el pistón No. 1 en la posición central superior durante la otra carrera. Instale el perno de sincronización en el volante y complete los ajustes para los cilindros restantes.



C27 and C32 Engines for Caterpillar Built Machines - SENR9937

Sistema de combustible - Inspeccionar

SMCS - 1250-040


Cualquier problema con los componentes que envían combustible al motor puede ocasionar una baja presión de combustible. Esto puede reducir el rendimiento del motor.



  1. Compruebe el nivel del combustible en el tanque de combustible. Asegúrese de que la abertura de descarga en la tapa del tanque de combustible no esté llena de suciedad.



  2. Inspeccione todas las tuberías de combustible para detectar si hay fugas. Las tuberías de combustible tienen que estar libres de restricciones o dobladuras defectuosas. Verifique que la tubería de retorno del combustible no esté colapsada.



  3. Instale un filtro de combustible nuevo.



  4. Corte y abra el filtro usado con el Grupo de corte del filtro de aceite 175-7546. Inspeccione para determinar si hay contaminación excesiva en el filtro. Determine la fuente de la contaminación. Haga las reparaciones necesarias.



  5. Provea servicio para el filtro de combustible primario (si tiene).



  6. Opere la bomba de cebado manual (si tiene). Si se nota resistencia excesiva, inspeccione la válvula reguladora de la presión del combustible. Si se nota una resistencia desigual, compruebe para determinar si hay aire en el combustible. Para mayor información, refiérase a Pruebas y Ajustes , "Aire en el combustible - Probar" .



  7. Purgue el aire que pueda haber en el sistema de combustible. Refiérase a Pruebas y Ajustes , "Sistema de combustible - Cebar" .

Aire en el combustible - Probar



------ ADVERTENCIA! ------
Para evitarse lesiones, póngase anteojos y máscara de protección siempre que tenga que usar aire comprimido.



Introducción

Mediante este procedimiento, se revisa si hay aire en el combustible. Este procedimiento ayuda también a encontrar el origen de la entrada de aire.



Herramientas necesarias



Tabla 1
Herramientas necesarias
Conjunto de Tubo 2P-8278




Preparación de la prueba

Examine el sistema de combustible para ver si hay fugas. Asegúrese de que las conexiones de la tubería de combustible estén bien apretadas. Revise el nivel del combustible en el tanque de combustible. El aire puede entrar en el sistema de combustible por el lado de succión entre la bomba de transferencia de combustible y el tanque de combustible.



Procedimiento de prueba



  1. Instale un Conjunto de Tubo 2P-8278 (MIRILLA) en la tubería de retorno de combustible. Cuando sea posible, instale la mirilla en una sección recta de la tubería de combustible que tenga una longitud de 304,8 mm (12 pulg) como mínimo. No instale la mirilla cerca de los siguientes dispositivos que producen turbulencia:



    • Codos



    • Válvulas de alivio



    • Válvulas de retención



    Observe el flujo de combustible durante la puesta en marcha del motor. Busque si hay burbujas de aire en el combustible. Si no hay combustible en la mirilla, cebe el sistema de combustible. Consulte el Pruebas y Ajustes, "Sistema de combustible - Cebar" para obtener más información. Si el motor arranca, revise para ver si hay aire en el combustible a diferentes velocidades del motor. Siempre que sea posible, opere el motor en las condiciones que se sospechan como causa de la entrada de aire en el combustible.




    Ver imagen

    ------ ADVERTENCIA! ------

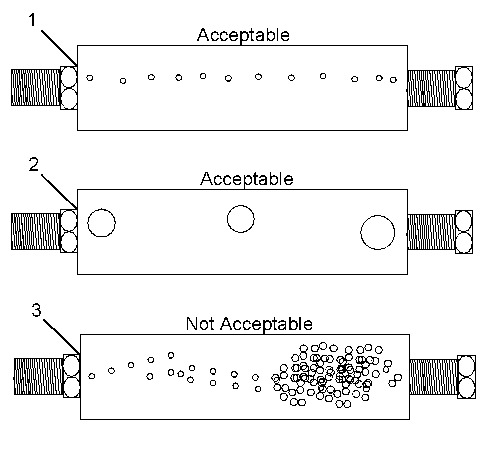

    Ilustración 1 g01096678
    Conjunto de Tubo 2P-8278 (MIRILLA)

    (1) Una corriente estable de burbujas pequeñas con un diámetro de aproximadamente 1,60 mm (0,063 pulg) representa una cantidad aceptable de aire en el combustible.

    (2) Las burbujas con un diámetro de aproximadamente 6,35 mm (0,250 pulg) son también aceptables si hay intervalos de 2 a 3 segundos entre burbujas.

    (3) Las burbujas de aire excesivas en el combustible no son aceptables.



  1. Si se observa un exceso de aire en la mirilla de la tubería de retorno de combustible, instale una segunda mirilla en la admisión de la bomba de transferencia de combustible. Si no hay una segunda mirilla disponible, mueva la mirilla de la tubería de retorno de combustible e instálela en la admisión de la bomba de transferencia de combustible. Observe el flujo de combustible durante la puesta en marcha del motor. Busque si hay burbujas de aire en el combustible. Si el motor arranca, revise para ver si hay aire en el combustible a diferentes velocidades del motor.

    Si no se observa un exceso de aire en la admisión de la bomba de transferencia de combustible, el aire ingresa en el sistema después de la bomba de transferencia de combustible. Vaya al Paso 3del "Procedimiento de ajuste".

    Si se observa un exceso de aire en la admisión de la bomba de transferencia de combustible, el aire ingresa a través del lado de succión del sistema de combustible.



Procedimiento de ajuste




ATENCION
Para evitar daños, no utilice más de 55 kPa (8 lb/pulg2) para presurizar el tanque de combustible.



  1. Presurice el tanque de combustible a 35 kPa (5 lb/pulg2). No utilice más de 55 kPa (8 lb/pulg2) para evitar daños en el tanque de combustible. Revise para ver si hay fugas en las tuberías de combustible entre el tanque de combustible y la bomba de transferencia de combustible. Repare las fugas encontradas. Revise la presión de combustible para asegurarse de que la bomba de transferencia de combustible esté funcionando bien. Para obtener información sobre cómo revisar la presión de combustible, consulte Pruebas y Ajustes, "Presión del sistema de combustible - Probar".



  1. Si no se encuentra el origen del aire, desconecte la tubería de suministro del tanque de combustible y conecte un suministro de combustible externo a la admisión de la bomba de transferencia de combustible. Si esta acción resuelve el problema, repare el tanque de combustible o el tubo que está montado en el tanque de combustible.



  1. Si el manguito del inyector esta desgastado o dañado, puede haber fugas de gases de combustión en el sistema de combustible. También, puede haber fugas de los gases de combustión en el sistema de combustible si los sellos anulares de los manguitos del inyector están desgastados, dañados o faltan.



Ajuste de los inyectores de combustible MEUI A


Ver imagen

Nature

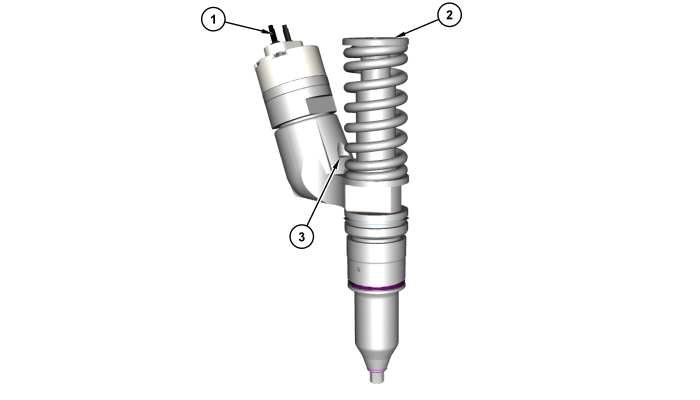

Ilustración 1 g03882525
Inyector MEUI A típico
(1) Espigas para solenoide
(2) Parte superior del inyector
(3) Borde para la herramienta de ajuste de altura

Los Inyectores Unitarios Electromecánicos (MEUI, Mechanical Electronic Unit Injectors) A tienen las características típicas que se muestran en la ilustración 1. Los inyectores tienen, por lo general, espigas para solenoide (1), una parte superior plana (2) y un borde para la herramienta de ajuste de altura (3).



Tabla 1
Herramientas necesarias
Número de pieza  Nombre de la pieza  Cantidad
9U-7227  Medidor de altura del inyector  1

Ver imagen

Nature

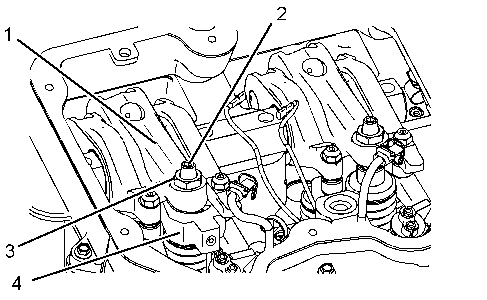

Ilustración 2 g01385601
Mecanismo inyector
(1) Balancín
(2) Tornillo de ajuste
(3) Contratuerca
(4) 9U-7227 Medidor de altura del inyector


Ajuste los inyectores unitarios de los cilindros 4, 5, 6, 9, 11 y 12 mediante el siguiente procedimiento:



  1. Coloque el pistón No. 1 en la posición central superior de la carrera de compresión. Consulte Pruebas y Ajustes, "Localización de la posición central superior para el pistón No. 1".



  2. El medidor de altura del inyector (4) se utiliza para obtener una dimensión de 78.0 ± 0.2 mm (3.07 ± 0.01 inch). Esta dimensión se mide desde la parte superior del inyector unitario hasta el borde maquinado del cañón del inyector de combustible.



  3. Gire el tornillo de ajuste del inyector unitario (2) hacia la derecha hasta lograr la altura correcta.



  4. Sujete el tornillo de ajuste en esta posición y apriete la contratuerca (3) a un par de 100 ± 10 N·m (75 ± 7 lb ft).



  5. Para ajustar el juego los inyectores unitarios en los cilindros 1, 2, 3, 7, 8 y 10, quite el perno de sincronización. Gire el volante 360 grados en la dirección de rotación del motor. El sentido de rotación del motor es hacia la izquierda si se mira el motor desde el extremo del volante. De este modo, se colocará el pistón No. 11 en la posición central superior de la carrera de compresión.



  6. Repita los Pasos desde el 3 hasta el 4.



  7. Quite el perno de sincronización del volante después de que se hayan efectuado todos los ajustes de los inyectores unitarios. Vuelva a instalar las tapas del mecanismo de válvula.



Ajuste de los inyectores de combustible MEUI C


Ver imagen

Nature

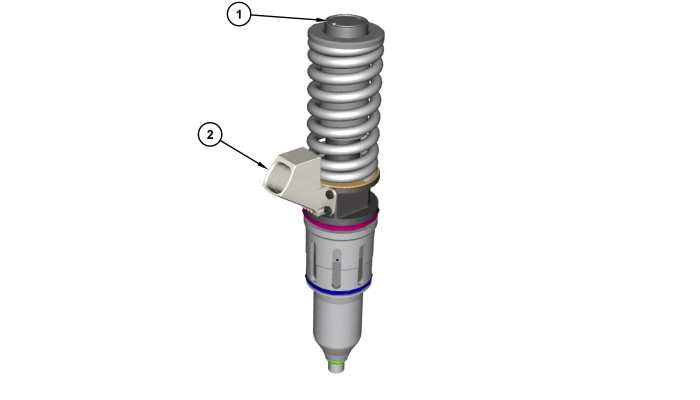

Ilustración 3 g03882544
Inyector MEUI C típico
(1) Botador
(2) Conector eléctrico

Los inyectores unitarios electromecánicos (MEUI) C tienen las características típicas que se muestran en la ilustración 3. Los inyectores tienen, por lo general, un botador levantado (1) y un conector eléctrico (2).



  1. Ajuste el motor al centro muerto superior para el pistón No. 1. Consulte Pruebas y ajustes, "Finding Top Center Position for No. 1 Piston" para conocer el procedimiento correcto.



  2. Ajuste los inyectores No. 4, 5, 6, 9, 11 y 12.



    1. Gire el tornillo de ajuste del inyector hacia la derecha hasta que haga contacto con el inyector.



    2. Gire el tornillo de ajuste hacia la derecha 180°±20° adicionales (1/2 vuelta).



    3. Sujete el tornillo de ajuste en esta posición y apriete la contratuerca a 100 ± 10 N·m (74 ± 7 lb ft).



  3. Gire el motor 360° por completo para colocarlo en la posición de TDC (Top Dead Center, Centro Muerto Superior) del pistón 11.



  4. Ajuste los inyectores No. 1, 2, 3, 7, 8 y 10.



    1. Gire el tornillo de ajuste del inyector hacia la derecha hasta que haga contacto con el inyector.



    2. Gire el tornillo de ajuste hacia la derecha 180°±20° adicionales (1/2 vuelta).



    3. Sujete el tornillo de ajuste en esta posición y apriete la contratuerca a 100 ± 10 N·m (74 ± 7 lb ft).

Este procedimiento ayuda a identificar la causa del rateo de un inyector. Realice este procedimiento sólo después de realizar la prueba de corte de cilindros. Consulte información adicional en Localización y Solución de Problemas, "Circuito de solenoide de inyector - Probar".



  1. Compruebe si hay aire en el combustible si todavía no se ha realizado este procedimiento. Consulte Pruebas y Ajustes, "Aire en el combustible - Probar" .



    ADVERTENCIA

    Peligro de descarga eléctrica. El sistema de inyectores unitarios electrónicos usa de 90 a 120 voltios.




  2. Quite la cubierta de las válvulas y determine si hay piezas rotas. Repare o reemplace cualquier pieza rota que se encuentre. Inspeccione todo el cableado de los solenoides. Busque conexiones flojas. Vea también si hay cables raídos o rotos. Asegúrese de que el conector del solenoide del inyector unitario esté debidamente conectado. Tire de cada uno de los cables para ver si no están sueltos.



  3. Vea si hay señales de fugas de combustible. Investigue el origen de la fuga de combustible. Corrija la causa de la fuga de combustible.



  4. Compruebe el ajuste del juego de las válvulas correspondiente al cilindro del inyector unitario que se sospecha que no funciona bien. Consulte Pruebas y Ajustes, "Juego de válvulas de motor - Inspeccionar/Ajustar" .



  5. Asegúrese de que los pernos que sujetan el inyector unitario estén apretados al par correcto. Para comprobar el par de apriete, afloje los pernos que sujetan el inyector unitario. Apriete los pernos al par apropiado. Consulte el Manual de Desarmado y Armado, "Inyector unitario electrónico - Instalar".



  6. Quite el inyector unitario sospechoso y compruébelo para determinar si tiene señales de exposición al refrigerante. La exposición al refrigerante hace que se forme óxido en el inyector. Si el inyector unitario muestra señales de exposición al refrigerante, quite e inspeccione el manguito del inyector. Reemplace el manguito del inyector si está dañado. Consulte el Manual de Desarmado y Armado , "Manguito de inyector unitario electrónico - Instalar". Compruebe si se produce una decoloración excesiva de tono pardo que se extienda más allá de la punta del inyector. Si se encuentra una decoloración excesiva, compruebe la calidad del combustible. Consulte Pruebas y Ajustes, "Calidad del combustible - Probar". Reemplace los sellos del inyector y vuelva a instalar el inyector. Consulte el Manual de Desarmado y Armado, "Inyector unitario electrónico - Instalar". Inspeccione el inyector para ver si hay depósitos de hollín por encima de la superficie del asiento del inyector. Los depósitos de hollín indican fugas de gases de combustión. Se debe encontrar el origen de la fuga y corregir el problema. No es necesario reemplazar el inyector si el problema era una fuga de gases de combustión.



  7. Si no se soluciona el problema, reemplace el inyector sospechoso por uno nuevo. Para verificar si el inyector nuevo funciona apropiadamente, efectúe la prueba de corte de cilindros. Utilice al Técnico Electrónico (ET) de Caterpillar.






Esta prueba determina si hay problemas relacionados con la calidad del combustible. Para obtener detalles adicionales, consulte la publicación: El combustible diesel y su motor, SSBD0717.

Utilice el siguiente procedimiento para comprobar si hay problemas de calidad de combustible:



  1. Determine si hay agua o contaminantes en el combustible. Inspeccione el separador de agua (si lo tiene). Si no hay un separador de agua presente, proceda al paso 2. Drene el separador de agua, si es necesario. Un tanque de combustible lleno reduce la posibilidad de condensación durante la noche.

    Nota: Un separador de agua puede parecer que está lleno de combustible cuando en realidad está lleno de agua.



  2. Determine si hay contaminantes en el combustible. Saque una muestra de combustible de la parte inferior del tanque de combustible. Inspeccione visualmente para ver si hay contaminantes en la muestra de combustible. El color del combustible no es necesariamente una indicación de la calidad del combustible. Sin embargo, el combustible de color negro o pardo, o de aspecto similar al lodo, puede ser una indicación de crecimiento de bacterias o contaminación de aceite. En temperaturas frías, el combustible turbio indica que puede ser inadecuado para las condiciones de operación. Se pueden usar los métodos siguientes para evitar que la cera obstruya el filtro de combustible:
    • Calentadores del combustible
    • Mezcla de combustible con aditivos
    • Uso de un combustible con una temperatura baja de enturbiamiento, como el queroseno.

    Para mayor información, refiérase al Manual de Operación y Mantenimiento, SEBU6251, "Recomendaciones sobre fluidos para motores comerciales diesel Caterpillar", "Recomendaciones sobre combustibles".



  3. Verifique el combustible API con un Gp de calibración de fluido y combustible 9U-7840 para situaciones de baja potencia. La gama aceptable de combustible API es de 30 a 45 cuando el API se mide a 15°C (60°F), pero hay una diferencia significativa de energía dentro de esta gama. Para los factores de corrección del API, refiérase alManual de operación de la herramientaNEHS0607 cuando se presente un problema de baja potencia y el API esté alto.

    Nota: Un factor de corrección mayor que "1" puede ser la causa de baja potencia y/o consumo deficiente de combustible.



  4. Si todavía se sospecha que la calidad del combustible es una posible causa de los problemas de rendimiento del motor, desconecte la tubería de entrada de combustible y haga funcionar temporalmente el motor con combustible obtenido de un proveedor distinto de combustible que esté reconocido como bueno. Esto determinará si la causa del problema es la calidad del combustible. Si se determina que la calidad del combustible es la causa del problema, drene el sistema de combustible y reemplace los filtros de combustible. El rendimiento del motor puede ser afectado por las siguientes características:
    • Número de cetano del combustible
    • Presencia de aire en el combustible
    • Otras características del combustible

Sistema de combustible - Cebar



Se ha reemplazado el filtro de combustible secundario



ATENCION

Las fugas o los derrames de combustible sobre superficies calientes o componentes eléctricos pueden causar un incendio. Para impedir posibles lesiones, ponga el interruptor de arranque en la posición de apagado al cambiar filtros de combustible o elementos del separador de agua. Limpie inmediatamente los derrames de combustible.




ATENCION
Use un recipiente adecuado para recoger el combustible que pueda derramarse. Limpie inmediatamente el combustible derramado.




ATENCION
No permita la entrada de basura en el sistema de combustible. Limpie completamente el área alrededor de un componente del sistema de combustible que se va a desconectar. Coloque una cubierta apropiada sobre el componente del sistema de combustible que se ha desconectado.

Nota: Para obtener información sobre el reemplaz del filtro, consulte el Manual de Operación y Mantenimiento, "Filtro secundario del sistema de combustible - Reemplazar".



  1. Gire la llave del interruptor a la posición "DESCONECTADA".



  2. Abra el tornillo de purga de aire del filtro de combustible girándolo tres vueltas completas. No quite el tornillo de purga de aire.




    ATENCION
    No trate de arrancar el motor continuamente durante más de 30 segundos. Deje que se enfríe el motor de arranque durante dos minutos antes de tratar de arrancarlo nuevamente.



  3. Arranque el motor. El motor debe arrancar y funcionar de manera uniforme. Si el motor no arranca después de 30 segundos, deje que el motor de arranque se enfríe durante dos minutos antes de intentar arrancar otra vez el motor.

    Nota: Puede utilizar la bomba de cebado manual (si la tiene) para el filtro de combustible en lugar de arrancar y operar el motor.



  4. Mientras el motor esté funcionando, observe el tornillo de purga de aire. Cuando aparezca una gota pequeña de combustible en las roscas del tornillo de purga de aire, cierre y apriete ese tornillo.

    Nota: Se puede producir un cambio notable en el ruido del motor en funcionamiento cuando se apriete el tornillo de purga de aire. El cambio de ruido del motor es normal.

    Nota: Si no se aprietan bien todas las conexiones se pueden producir fugas importantes de combustible.



  5. Limpie los residuos de combustible de los componentes del motor.



Se ha agotado el combustible del motor




ATENCION
Use un recipiente adecuado para recoger el combustible que pueda derramarse. Limpie inmediatamente el combustible derramado.




ATENCION
No permita la entrada de basura en el sistema de combustible. Limpie completamente el área alrededor de un componente del sistema de combustible que se va a desconectar. Coloque una cubierta apropiada sobre el componente del sistema de combustible que se ha desconectado.



  1. Gire la llave del interruptor a la posición "DESCONECTADA".



  2. Llene el (los) tanque(s) con combustible diesel limpio.



  3. Purgue el aire del sistema abriendo la válvula reguladora de presión dos vueltas y media.

    Nota: No quite completamente la válvula de regulación. Abra la válvula suficientemente para poder purgar el aire atrapado en la cabeza del cilindro del sistema de combustible.




    ATENCION
    No trate de arrancar el motor continuamente durante más de 30 segundos. Deje que se enfríe el motor de arranque durante dos minutos antes de tratar de arrancarlo nuevamente.



  4. Gire el motor para el arranque durante 30 segundos. Utilice un recipiente adecuado para recoger el combustible mientras se gira el motor. Deje que el motor de arranque se enfríe durante dos minutos.

    Nota: Puede utilizar la bomba de cebado manual (si la tiene) para el filtro de combustible en lugar de hacer girar el motor.



  5. Gire el motor para el arranque durante 30 segundos. Deje que el motor de arranque se enfríe durante dos minutos.



  6. Cierre y apriete la válvula reguladora de presión del combustible.



  7. Gire el motor para el arranque durante 30 segundos. Deje que el motor de arranque se enfríe durante dos minutos.



  8. Repita el Paso 7 hasta que el motor arranque y funcione.

    Nota: Si no se aprietan bien todas las conexiones se pueden producir fugas importantes de combustible.



  9. Limpie los residuos de combustible de los componentes del motor.



El motor ha sido reconstruido




ATENCION
Use un recipiente adecuado para recoger el combustible que pueda derramarse. Limpie inmediatamente el combustible derramado.




ATENCION
No permita la entrada de basura en el sistema de combustible. Limpie completamente el área alrededor de un componente del sistema de combustible que se va a desconectar. Coloque una cubierta apropiada sobre el componente del sistema de combustible que se ha desconectado.



  1. Gire la llave del interruptor a la posición "DESCONECTADA".



  2. Llene el (los) tanque(s) con combustible diesel limpio.



  3. Abra el tornillo de purga de aire para el filtro de combustible girándolo tres vueltas completas. No quite el tornillo de purga de aire.



  4. Purgue el aire del sistema abriendo la válvula reguladora de presión dos vueltas y media.

    Nota: No quite completamente la válvula de regulación. Abra la válvula suficientemente para poder purgar el aire atrapado en la cabeza del cilindro del sistema de combustible.




    ATENCION
    No trate de arrancar el motor continuamente durante más de 30 segundos. Deje que se enfríe el motor de arranque durante dos minutos antes de tratar de arrancarlo nuevamente.



  5. Gire el motor para el arranque durante 30 segundos. Utilice un recipiente adecuado para recoger el combustible mientras se gira el motor. Deje que el motor de arranque se enfríe durante dos minutos.

    Nota: Puede utilizar la bomba de cebado manual (si la tiene) para el filtro de combustible en lugar de hacer girar el motor.



  6. Gire el motor para el arranque durante 30 segundos. Deje que el motor de arranque se enfríe durante dos minutos.



  7. Cierre y apriete el tornillo de purga de aire.



  8. Gire el motor para el arranque durante 30 segundos. Deje que el motor de arranque se enfríe durante dos minutos.



  9. Cierre y apriete la válvula reguladora de presión del combustible.

    Nota: Si no se aprietan bien todas las conexiones se pueden producir fugas importantes de combustible.



  10. Gire el motor para el arranque durante 30 segundos. Deje que el motor de arranque se enfríe durante dos minutos.



  11. Repita el Paso 10 hasta que el motor arranque y funcione.



  12. Limpie los residuos de combustible de los componentes del motor.



Baja presión del combustible

La baja presión del combustible puede causar baja potencia. La baja presión del combustible también puede causar la cavitación del combustible, lo cual puede dañar los inyectores de combustible. Las siguientes condiciones pueden causar la baja presión del combustible:



  • Filtros de combustible taponados



  • Suciedad acumulada en las válvulas de retención de la bomba de cebado del combustible



  • Suciedad acumulada en la válvula reguladora de presión de combustible



  • Válvula de retención parcialmente abierta



  • Válvula reguladora de presión del combustible desgastada o que se atasca, en la bomba de transferencia de combustible



  • Desgaste severo en la válvula reguladora de presión del combustible de retorno en la base del filtro del combustible



  • Engranajes desgastados en la bomba de transferencia de combustible



  • Tuberías de combustible aplastadas o tuberías de combustible demasiado pequeñas



  • Tuberías de combustible viejas con diámetro interior reducido debido a que se han hinchado



  • Tuberías de combustible con superficies interiores deterioradas



  • Conexiones de tubería de combustible aplastadas o demasiado pequeñas



  • Suciedad en el tanque de combustible, las tuberías de combustible o los componentes del sistema de combustible que producen restricciones



Alta presión del combustible

La presión excesiva del combustible puede causar que las juntas del filtro del combustible se rompan. Las siguientes condiciones pueden causar la alta presión del combustible:



  • Orificios taponados en la válvula reguladora de presión del combustible



  • Válvula reguladora de presión del combustible atascada en la bomba de transferencia de combustible



  • Tubería de retorno de combustible aplastada



Lecturas de presión del combustible

Se usan diferentes configuraciones para el lado de baja presión del sistema de combustible. Las diferentes configuraciones causan diferentes lecturas de presión del combustible.



Configuración de presión del combustible más baja

La presión típica del combustible del motor a la temperatura de operación puede variar. Con filtros de combustible nuevos, la presión del combustible en la base del filtro de combustible secundario debe estar entre las siguientes gamas. A la velocidad de arranque (100 a135 rpm), la presión del combustible puede ser de 75 kPa (11 psi). A la velocidad baja en vacío (700 a 900 rpm), la presión del combustible puede ser de 450 ± 50 kPa (65 ± 7 psi). A la velocidad alta en vacío (1.800 a 2.000 rpm), la presión del combustible puede ser de 500 ± 50 kPa (73 ± 7 psi).

El rendimiento del inyector unitario se deteriora cuando la presión del combustible caiga por debajo de 390 kPa (57 psi). En esta situación, se pueden producir problemas de potencia baja y funcionamiento irregular. Antes de reemplazar los componentes del sistema de combustible, revise para ver si hay un filtro de combustible obstruido o si hay aire en las tuberías de combustible que puedan ser las causas de estos problemas.



Configuración de presión del combustible más alta

La presión típica del combustible del motor a la temperatura de operación puede variar. Con filtros de combustible nuevos, la presión del combustible en la base del filtro de combustible secundario debe estar entre las siguientes gamas. A la velocidad de arranque (100 a135 rpm), la presión del combustible puede ser de 75 kPa (11 psi). A la velocidad baja en vacío (700 a 900 rpm), la presión del combustible puede ser de 650 ± 50 kPa (94 ± 7 psi). A la velocidad alta en vacío (1.800 a 2.000 rpm), la presión del combustible puede ser de 705 ± 50 kPa (102 ± 7 psi).

El rendimiento del inyector unitario se deteriora cuando la presión del combustible caiga por debajo de 390 kPa (57 psi). En esta situación, se pueden producir problemas de potencia baja y funcionamiento irregular. Antes de reemplazar los componentes del sistema de combustible, revise para ver si hay un filtro de combustible obstruido o si hay aire en las tuberías de combustible que puedan ser las causas de estos problemas.

Existen dos válvulas reguladoras de presión disponibles y hay dos conjuntos de presiones:



  1. Equipado con 327-0376 Grupo de Válvula de Retención. A la velocidad de arranque (100 a 135 rpm), la presión del combustible puede ser de 500 kPa (72 psi). A la velocidad baja en vacío (700 a 900 rpm), la presión del combustible puede ser de 500 to 700 kPa (72 to 101 psi). A la velocidad alta en vacío (1.800 a 2.000 rpm), la presión del combustible puede ser de 600 to 900 kPa (87 to 131 psi).



  2. Equipado con 228-7381 Grupo de Válvula de Retención. A la velocidad de arranque (100 a 135 rpm), la presión del combustible puede ser de 350 kPa (51 psi). A la velocidad baja en vacío (700 a 900 rpm), la presión del combustible puede ser de 450 to 650 kPa (65 to 94 psi). A la velocidad alta en vacío (1.800 a 2.000 rpm), la presión del combustible puede ser de 600 to 800 kPa (87 to 116 psi).



Comprobación de la presión del combustible



Tabla 1
Herramientas necesarias
Número de pieza  Nombre de la pieza  Cantidad
1U-5470
O
198-4240
Grupo de Presión del Motor
o
Indicador Digital de Presión
1

Ver imagen

Nature


Ilustración 1 g00294866
1U-5470 Grupo de Presión del Motor


Ver imagen

Nature

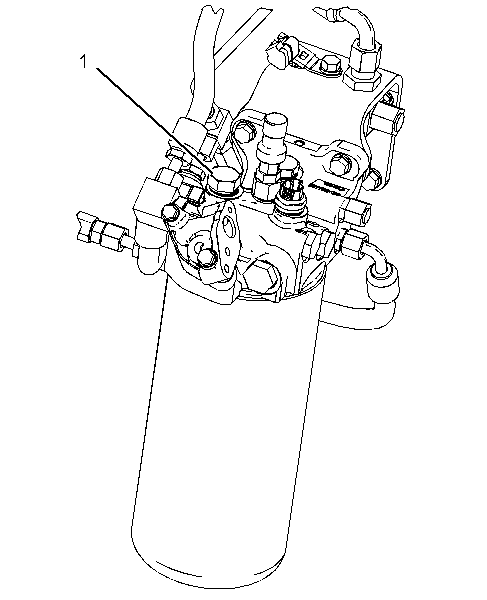

Ilustración 2 g01124671
Ubicación de la toma de presión del combustible
(1) Tapón

Ver imagen

Nature

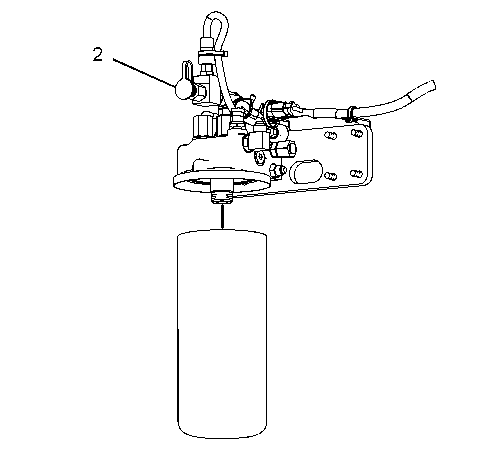

Ilustración 3 g02124374
(2) Toma de presión


Para revisar la presión de la bomba de transferencia de combustible, quite el tapón (1) de la base del filtro de combustible. Instale el manómetro y las conexiones apropiadas del 1U-5470 Grupo de Presión del Motor y arranque el motor.

Revise la presión del combustible del motor con el 1U-5470 Grupo de Presión del Motor. El grupo de presión del motor incluye la Instrucción Especial, SEHS8907, "Using the 1U-5470 Engine Pressure Group". Esta instrucción proporciona información sobre la utilización del grupo.

D11R Track-Type Tractor Power Train - RENR2045

    Sistema de llenado rápido de combustible



    Síntomas

    Antes de completar cualquier procedimiento, lea Localización y Solución de Problemas, "Preparación de la máquina para localizar y solucionar problemas" en este módulo.



    • "La boquilla se cierra antes de llenarse por completo"



    • "Vacío en el tanque de combustible durante la operación"



    • "Llenado insuficiente"



    • "Llenado insuficiente o no se llena"



    • "Llenado excesivo o sale combustible por la abertura de ventilación"



    • "Fugas por la boquilla en el receptor"





    La boquilla se cierra antes de llenarse por completo



    1. La boquilla está desgastada o se ha reconstruido incorrectamente.



      1. Reconstruya o reemplace la boquilla.



    1. Se ha instalado un receptor incorrecto.



      1. La fuerza del resorte del émbolo en el receptor determina la presión que cierra la boquilla. Asegúrese de que el receptor tenga el número de pieza correcto para el modelo.



    1. El régimen de flujo es demasiado alto.



      1. El sistema Shaw Aero opera con la mayoría de las boquillas de combustible que funcionan adecuadamente para producir un flujo de 378,50 L/min (100 gal EE.UU./min). La restricción del sistema Shaw Aero o de la boquilla, causará que la boquilla se desconecte cuando el régimen de flujo es excesivo.



    1. La rejilla de ventilación está bloqueada.



      1. Limpie la rejilla de ventilación si está bloqueada. Si se ha instalado una manguera para alejar los vapores de combustible de la cabina, asegúrese de que la manguera no esté colapsada.



    Vacío en el tanque de combustible durante la operación



    1. Tapa incorrecta del tanque de combustible o filtro de ventilación taponado en la tapa de combustible



      1. Los sistemas de llenado rápido de combustible Shaw Aero usan solamente tapas de combustible con abertura de ventilación. Asegúrese de que la tapa tenga una abertura de ventilación.



    Llenado insuficiente



    1. No se llena el vehículo en una superficie horizontal y la abertura de ventilación está apuntando hacia abajo.



      1. Llene el vehículo en una superficie plana con el vehículo en un ángulo inferior a 4 grados.



    1. El receptor está instalado incorrectamente con una fuerza de resorte más alta.



      1. Obtenga un receptor con la fuerza de resorte apropiada.



    1. Hay basura en la rejilla de la válvula de admisión o la tubería de señal está obstruida.



      1. Limpie la rejilla de la válvula de entrada. Desarme la tubería de señal y límpiela con aire con aire comprimido a una presión máxima de 0,207 MPa (30 lb/pulg2).

        Consulte el módulo apropiado para su máquina a fin de obtener las especificaciones de los pares de apriete.



        • Consulte Especificaciones, RENR2044 para D11R.





    Llenado insuficiente o no se llena



    1. La tubería de señal está retorcida.



      1. Revise que la tubería de la señal no se haya instalado torcida o doblada.



    Llenado excesivo o sale combustible por la abertura de ventilación



    1. El conector de la línea de señal se ha desconectado o tiene fugas.



      1. Revise la conexión de la línea de señal en la válvula de corte y en la válvula de admisión. Asegúrese de que la línea de señal, la válvula de corte y las cajas del flotador no estén dañadas.

        Consulte el módulo apropiado para su máquina a fin de obtener las especificaciones de los pares de apriete.



        • Consulte Especificaciones, RENR2044 para D11R.





    1. No se llena el vehículo en una superficie plana y la ventilación está en dirección hacia arriba.



      1. Llene el vehículo en una superficie plana con el vehículo en un ángulo inferior a 4 grados.



    1. El flotador está atascado o desconectado.



      1. Revise que el flotador esté sujeto a la varilla que sujeta el flotador con dos presillas de retención.



    Fugas por la boquilla en el receptor



    1. La boquilla o el receptor están desgastados.



      1. La boquilla o el receptor son artículos que se desgastan. Tal vez sea necesario cambiar el receptor y la boquilla.
